PV涂料阀、50/60/70系列换色阀
编号
PV-2P, PV-3P, PV-3PA, CCV-50/60/70-2P, 3P
简介
PV 圆形涂料阀, 适合单枪的涂料on/off, 与回流使用, CCV-50/60/70 系列方型换色阀, 适合单色或是多色的自动换色用
产品特点
二方阀的用途是气控的方式控制油漆的开关on/off, 三方阀的用途是, 利用气控的方式控制流体(如涂料或溶剂)的输送出口的其中一个方向，普遍用在喷枪的控制油漆的吐出开关与旁路回流。
用途
- 定量流体阀门
- 涂装行业控制
- 自动换色机构
- 自动清洗机构
- 二液型混合系统使用
※使用场合: Disc与单枪单色使用
产品规格
| 二方向、三方向阀(圆型) 规格 | |
| 涂料入口尺寸 | 1/4" pt (f ) |
| 涂料出口尺寸 | 1/4"ps ( m ) |
| 涂料回流尺寸 | 1/4"pt ( f ) |
| 风压控制入口尺寸 | 1/8"pt ( f ) |
| 最高涂料耐压 | 6 kg /cm2 |
| 风压控制范围 | 2.5 ~ 4.5 kg /cm2 |
| 最大管制流量 | 0 ~4 lpm |
| 接液材质 | SUS304 / 铝合金 / 铁氟龙 |
| 耐温范围 | 5 – 80 °C |
| 外观尺寸 | Ø 44 x L 80 m /m |
| 净重 | 230 g |

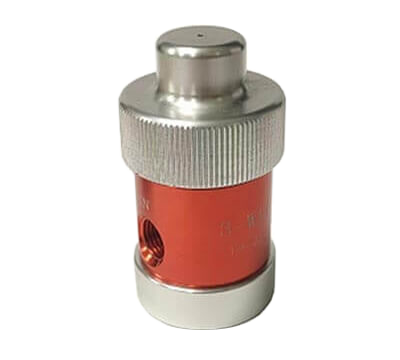

PV-3P
(水油共用)
PV-2P
(水油共用)
PV-3PA
(耐磨型)
产品特点
- 阀门的动作是采用空气的压力, 可以利用PLC 作程序化的控制, 可以对流体(如油、涂料或溶剂)控制其出口或回流，单颗使用，可控制涂料供应之流量，回流设计，保持液体流动不沉淀；多组搭配，可做为自动换色及自动(空气或溶剂)清洗之自动换色供漆系统。
60系列换色阀为方型阀,可供客户做选择，方型阀较节省空间,可做为自动换色系统使用,部分涂料带有颗粒(如铝粉、银粉漆)，容易造成撞针及外接头的磨耗，可选用耐磨款，撞针与外接头为SLD材质，经由热处理增加耐磨度。
用途
- 定量流体阀门
- 自动换色系统
- 自动清洗系统
- 两液型混合系统使用
※使用场合: 单枪多枪带清洗使用
产品规格 换色阀(方型)规格
| 型号 | CCV-50-T(3P) | CCV-60-T(3P) | CCV-70-T(3P) |
| 涂料入口尺寸 | 3/8" pt ( f ) | 1/4" pt ( f ) | 1/8" pt ( f ) |
| 涂料出口尺寸 | 3/8" ps ( m ) | 1/4" ps ( m ) | 1/4" ps ( m ) |
| 涂料回流尺寸 | 3/8"pt ( f ) | 1/4"pt ( f ) | 1/8"pt ( f ) |
| 风压入口尺寸 | 1/8"pt ( f ) | 1/8"pt ( f ) | M5 |
| 最高涂料耐压 | 6 kg /cm2 | 6 kg /cm2 | 6kg /cm2 |
| 风压控制范围 | 4 kg /cm2 | 4 kg /cm2 | 4kg /cm2 |
| 最大管制流量 | 12 lpm | 2.2 lpm | 0.9 lpm |
| 外观尺寸 | W44.5*L34*H101mm | W38.1*L25.4*H82mm | W25.4*L19*H49mm |
| 适用多枪 | 适用单枪 | 适用于换色或清洗系统安装于枪上-体积小 | |
| 净重 | 350g | 180g | 50g |
| 接液材质 | SUS304 / Aluminum / Teflon | ||
| 耐磨型:撞针及外接头为SLD(热处理) | |||
| 耐温范围 | 5 - 80 °C | ||
2P型号例: A空气, S溶剂, W水, C涂料, 3P型号例: T涂料
范例: CCV-60-1S1T, CCV-60-1A1S1C
CCV-50-C(2P), CCV-50-T(3P)
(适用于多枪)
CCV-60-C(2P), CCV-60-T(3P)
(适用于单枪)
CCV-70-C(2P) , CCV-70-T(3P)
(适用于换色或清洗系统安装于枪上-体积小)
