SS2K-1注射泵雙/三组份机
編號
SS2K-1
簡介
1.計量泵不受溫度、搖溶性變化、黏度變化、漆路阻塞等左右、UV卡泵、銀粉卡泵、沒粘度的水等影響,可以始終進行穩定的塗料供應。
2. 採用電腦設定不同產品的主劑與硬化劑配比與所需的出漆量cc 數。
3. 低吐出量每分鐘小於20cc 能維持出漆穩定。
4. 配比精度、出漆精密度最高可達±1%或更高。
2. 採用電腦設定不同產品的主劑與硬化劑配比與所需的出漆量cc 數。
3. 低吐出量每分鐘小於20cc 能維持出漆穩定。
4. 配比精度、出漆精密度最高可達±1%或更高。
優點
- 計量泵不受溫度、搖溶性變化、粘度變化、漆路阻塞等左右、UV卡泵、銀粉卡泵、沒黏度的水等影響,可以始終進行穩定的塗料供應。
- 採用電腦設定不同產品的主劑與硬化劑配比與所需的出漆量cc數。
- 低吐出量每分鐘小於20cc能保持出漆穩定性。
- 配比精度、出漆精密度最高可達±1%或更高。
瞭解目前普遍使用的油漆調壓器、齒輪泵與注射計量泵的差異
| 膜片壓力平衡調漆量 | 體積式齒輪計量 | 體積注射式計量 | |
| 精度 | ±10% | ±3% | ±1% |
| 級別 | (有齒隙內泄的變化性誤差) | (無內泄) | |
| 圖示 |  |  |  |
| 工作 原理 | P1氣壓或彈簧力大小推開閥珠, 讓漆進入室內, P2漆壓讓閥珠間隙變小, 通過漆量變小P2壓力也降低。P漆入口壓力及P2出口壓(腔內壓)、與P1膜片的空氣壓(或彈簧力)這三個力量的平衡來決定出漆大小。 | 變頻電機、伺服電機驅動齒輪轉動, 齒輪齒尖與泵體間的空間油漆, 被齒輪轉動帶到泵的出口端, 排出泵體外。轉速大小, 代表了齒輪間排出的油漆體積的多少, 利用數位轉換成出漆的資料管理。 | 精密伺服線性控制計量 |
瞭解用圖表表示,方便對於您對於油漆量控制的選擇
油漆注射計量泵選型
| 配比定量機型號 | SS2K | SS3K |
| 配比計量方式 | 伺服注射計量 | |
| 流量 cc/min. | 20至800 | 20至1500 |
| 出漆量穩定性 | ±1%±0.5%依出漆量而有不同 | |
| 油漆最大工作壓力 | 低壓噴塗2MPa 或高壓噴塗10MPa | |
| 空氣最大工作壓力 | 0.7MPa | |
| 最大工作空氣壓力 | 0.6至0.7MPa | |
| 空氣源 | 0.6至0.7MPa | |
| 空氣篩檢程式入口尺寸 | 3/8 npt(f) | |
| 空氣篩檢程式控制用(機台自帶) | 最小5微米，潔淨/乾燥 | |
| 空氣篩檢程式噴塗霧化用(集成商自配) | 最小30微米，潔淨/乾燥 | |
| 適合的油漆 | 單組份,雙組份；溶劑和水性漆；聚氨酯；環氧樹脂；酸固化清漆；水氣敏感型異氰酸酯 | |
| 油漆粘度適應NK2 | 5~100秒 | |
| 油漆過濾裝置（用戶自帶) | 60,80,或100目 | |
| 油漆出口接頭 | 1/4 npt(m) | |
| 混合配比範圍 | 0.1：1至100：1，±1% | |
| 油漆出口接頭 | 1/4 npt(m) | |
| 電源要求 | 220Vac，50/60Hz。最大電流7A，需安裝不高於15A的斷路器，8至14AWG電源線 | |
| 允許工作溫度 | 2至45°C | |
| 貯存溫度範圍 | -20至70°C | |
| 獨立式重量 | 約150 kg | 約200 kg |
| 噪音度 | 低於75dBA | |
| 與油漆接觸件 | 300系列SST、硬質合金(採用鎳粘合劑)、PTFE、PPS、全氟彈性體、UHMWPE、陶瓷 | |
| 採用計量泵 | 76:38:00 | 76:38:76 |

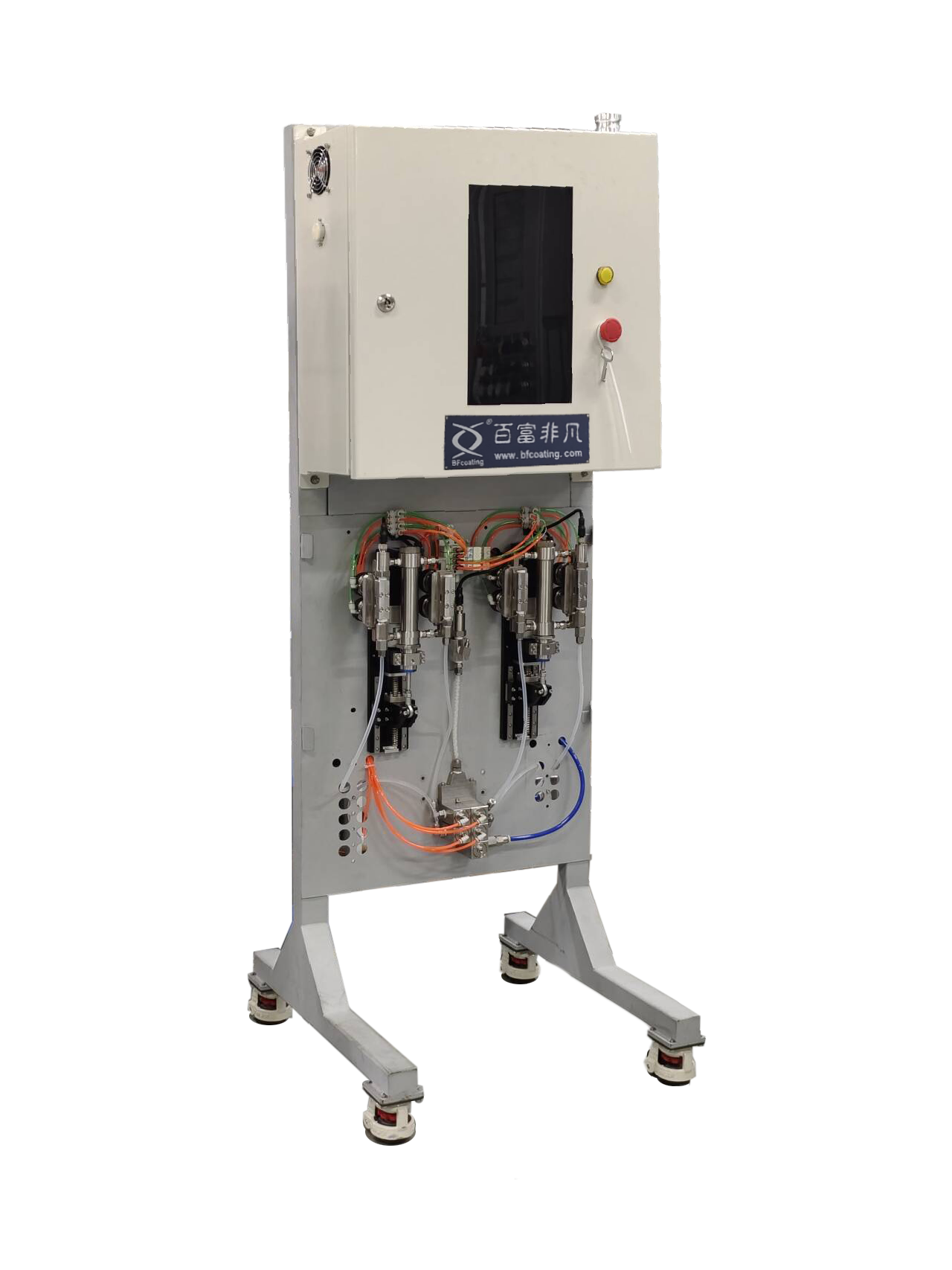

SS2K-1 独立式
